塑料耐火系统窗及五金配件技术分析

1塑料耐火系统窗材料配置分析

1.1塑料耐火系统窗材料基本配置见表1.1说明。

表1.1塑料耐火系统窗材料基本配置表

序号	材料子系统	主要材料
1	塑料型材子系统	塑料型材、增强型钢、角部增强件等
2	防火玻璃子系统	0．5小时防火玻璃、1小时防火玻璃等
3	耐火五金子系统	耐火平开门窗五金子系统、耐火内平开下悬窗五金子系统等
4	耐火密封材料子系统	框扇配合防火胶条、玻璃密封防火胶条、玻璃与型材空隙防火膨胀条等
5	其他材料子系统	防火玻璃垫块、型材腔体防火膨胀条、防火辅助件等

1.2基本要求

1.2.1塑料型材子系统

1、塑料型材：60系列以上平开系统塑料型材，具有独立的增强型钢腔(防火腔)、排水腔，型材壁厚可视面在2.5mm以上，非可视面壁厚在2.2mm以上，型材结构满足防火玻璃和耐火五金件装配要求。

2、增强型钢：窗厚度在1.5mm以上，门厚度在2.0mm以上，形状宜为矩形或闭合结构，具有良好的防腐处理，外形结构和尺寸与型材腔体吻合。

3、角部连接件：厚度在2.0mm以上，宽度在20mm以上并与型材装配位置结构配套，钢质材料。

1.2.2防火玻璃子系统

1、耐火0.5小时防火玻璃：中空结构，透明度满足使用要求，在0.5小时耐火测试温度条件下耐火时间达到0.5小时以上，满足国家标准规定。

2、耐火1小时防火玻璃：中空结构，透明度满足使用要求，在1小时耐火测试温度条件下耐火时间达到1小时以上，满足国家标准规定。

1.2.3耐火五金子系统

1、主要受理部件应采用钢质材料制作，并做优良的防腐处理。

2、0.5小时耐火五金件，在0.5小时耐火窗测试温度条件下，同时承受门窗扇重量情况下，能满足0.5小时以上的结构完整性。

3、1小时耐火五金件，在1小时耐火窗测试温度条件下，同时承受门窗扇重量情况下，能满足1小时以上的结构完整性。

4、所有与型材装配部件，装配后，确保五金部件与型材增强型钢有效连接，并易于装配。

1.2.4耐火密封材料子系统

1、所有密封材料必需是防火型环保材料。

2、防火密封胶条结构应有利于耐火密封，并应与型材具有良好的装配性。

3、玻璃与型材空隙防火膨胀条结构应与玻璃间隙相吻合。

1.2.5其他材料子系统

1、定位和承重防火玻璃垫块均应具有良好的耐火性能。

2、型材腔体防火膨胀条应采用环保材料，并具有良好的遇火膨胀性和隔热性。

3、其他防火辅助件应具有良好的装配性，和耐火性能。

2塑料耐火系统窗关键构造

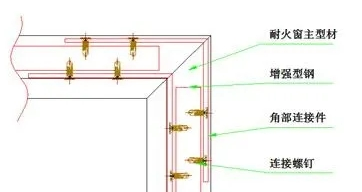

2.1型材角部连接构造见图2.1所示。

图2.1型材角部连接构图

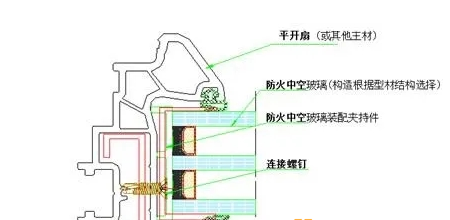

2.2防火玻璃装配构造见图2.2所示。

图2.2防火玻璃装配构造图

2.3耐火五金装配构造

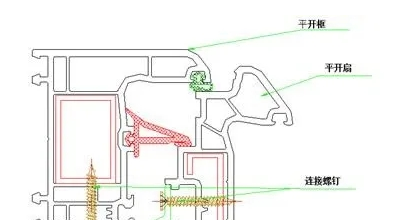

1、合页装配构造见图2.3-1所示。

图2.3-1合页装配构造图

2、传动机构装配构造见图2.3-2所示。

图2.3-2传动机构装配构造图

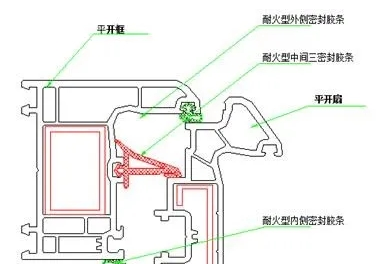

2.4框扇耐火密封构造见图2.4所示。

图2.4框扇耐火密封构造图

3耐火门系统窗工艺分析

耐火门系统窗加工工艺在满足耐火性要求同时，还应满足整窗功能和性能设计要求。

3.1总体工艺分析

耐火门系统窗在常规塑料门窗加工工艺的基础上，增加了型材加装防火条、型材角部处理、装配防火型密封胶条、防火玻璃装配、安装耐火型五金件等关键工序，使耐火门窗能够更好的满足建筑耐火门窗标准规定。

3.2型材加装防火条

在型材近火面腔体里加装防火隔热条，提高型材的整体耐火性。防火条应与型材相应的腔体相吻合，与型材腔体端头距离在10mm为宜。

3.3型材角部处理

焊接清角后，角部增强连接(内侧外侧均做加强连接)，焊接后应使整窗增强型钢通过角部增强连接件连成一体，达到闭合框架的整体钢性结构，内角侧和外角侧均应装配。

3.4防火玻璃装配

通过玻璃卡件装配防火玻璃，加装防火型玻璃垫条，通过专用金属玻璃卡件装配玻璃，使玻璃与四周的增强型钢有效连接，并在玻璃四周加装防火性玻璃垫条，装配玻璃可选择玻璃与型材打防火密封胶或是装配防火密封胶条。

3.5安装耐火型五金件

耐火窗应选择具有耐火性的五金件，五金件承重部件必须与框扇的增强型钢有效连接，五金件的锁闭部件中，传动器应和扇型材增强型钢有效连接，锁座应和框(梃)的增强型钢有效连接。

3.6装配防火型密封胶条

在原有配套密封胶条槽口处加装配套的防火型密封胶条，胶条装配牢固。

综上所述，塑料耐火门系统窗是一个新兴的产品，采用合理的材料配置、适应的结构构造、便捷的工艺方案，会更好的满足建筑耐火要求。
