诺蓝智慧能源管控云平台
诺蓝智慧能源管控云平台是基于互联网+的综合管控平台，以云平台为基础，辅以本地服务器，共包含两种操作模式。诺蓝智慧能源管控云平台基于能耗监测数据，依托云计算、物联网等先进技术，采用集中管理模式，提供具有经济性、高效性和可靠性的能耗管理、控制一体化解决方案。
能耗监测系统是能源管理前期发展的基础，也是所有节能改造的基本点。能耗监测分为采集层、传输层和应用层。云平台通过对底端能耗数据的储存、管理、分析等，最终将大数据输出至互联网，形成互联网+智慧能源的模式；平台既支持能耗的监测、核算和评价，又支持分布式能源和新能源交易，支持碳交易的开展，还能为所有的接入单位提供科学高效的节能解决方案。
按照应用领域不同，平台主要针对大型公共建筑和工业能耗两种类型。针对大型公共建筑，该平台通过能耗分项、部门分类和区域分解的方式，给出能耗分析报告，提供管控一体化方案，可实现能源统一调度、优化能源介质平衡、减少碳排放、提高环境质量、降低用能单位综合能耗和提高能效的作用；在工业领域，该平台通过能耗监测标定重点用能环节，采用供、配电网与综合能效管理技术，对重点用能单位的生产、输配和消耗等环节进行扁平化监控和数字化管理。
“诺蓝智慧能源管控云平台”通过新一代信息通信技术与能源的完美结合，提供全新、透明、高效的节能解决方案，彻底改变人们的生活和工作方式。
临沂经济开发区是2010年12月经国务院批准设立的国家级经济技术开发区，于2003年6月启动建设，规划控制面积182平方公里，辖3个街道，105个村居，20万人口。位于开发区综合公建中心区的行政办公大楼为10层建筑，建筑面积为4万多平方米。结构上1层为信访和政务大厅，2层为物业管理和职工食堂，3-5层为科技孵化中心，6-10层为行政办公区。
空调方面
大楼采用海信日立VRV多连式空调机组系统，在1、3及10层楼顶有外机群。系统通过冷媒管由室外83台向大楼大小办公室以及会议室进行制冷或制热，每台机器都能直接启动空调系统，可通过室内设定装置进行独立操作。
照明方面
大楼主要办公照明设备为普通直管荧光灯，从1层到10层有2592根18W的荧光灯。楼道照明采用的是15W的白炽灯共88盏，大厅走廊照明采用的是双头格栅射灯共192盏，通道采用的是2U节能灯共404盏，卫生间为环管荧光灯共80盏，大楼外侧通道照明为圆形吸顶灯84盏，大楼墙体照明为88盏投射灯。
给水系统
大楼供水采取无负压给水设备，楼顶有储水箱来保证大楼的生活用水和消防用水供给。
送风、排风
大楼的送风系统是由6台排风量为16000m3/h和2台排风量为12000m3/h的正压送风机组成。排气系统为8台30000m3/h的高温轴流排烟风机。
存在的问题：
空调维护运行成本高
照明系统无法统一有效的调控
电梯能耗高
现有节能设施无法达到之前的设计效果
部分灯具选择不合理
能耗无法系统有效监控
（二）能效提升方案
政府机构通常是一个国家能耗的大使用者，也是能源产品和服务的重要消费者。政府机构节能不仅可以减少公共财政开支，有效推动节能新技术、新产品的推广应用，而且通过政府机构率先垂范，搞好自身节能，对资源节约型环境友好型社会建设也将起到积极的推动作用。
综合以上经济开发区行政服务大楼的能耗现状分析，照明、空调以及电梯设备有着很大的节能空间。通过“软件监管系统+硬件设备更换”相结合，即 “同德建筑节能综合监管系统+节能设备”的改造方式，掌握大楼实时能耗数据，智能调控大楼能耗，达到节能的目的。
空调系统
主要为空调设置温控监测装置系统，采用舒适度作为控制指标，有效的自动调整室内温度设定值，将等效温度控制控制在一定的范围内，这样可以使系统更加容易稳定，能够非常有效的节能使其在建筑负荷允许的范围内尽可能的节省能量，并达到提升办公环境质量的目的。
照明
对现有的照明系统灯具进行节能更换和智能管理，智能照明控制系统借助各种不同的“预设置”控制方式和控制元件，对不同时间不同环境的光照度进行精确设置和合理管理，实现节能。
电梯
通过对现有日立电梯加载有源能量回馈器将大电容中储存的电量无消耗地回送给电网。从而既达到节电目的，又无耗电发热大功率电阻，改善了电梯控制系统的运行温度，使控制系统不再死机，延长电梯使用寿命。
能耗监测

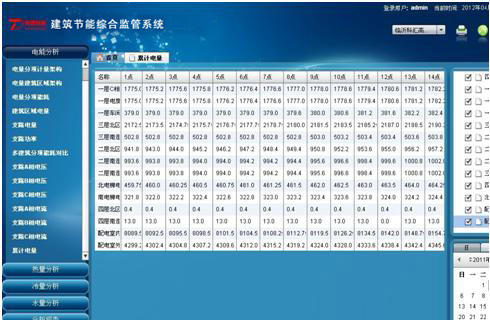

同德建筑节能综合监管系统对整个建筑的用电能情况进行实时信息采集，并实现显示、分析、处理、维护及优化管理，实现以下功能：
实现建筑能耗实时监测，确切掌握电能总量及动态变化；
对建筑电能进行系统诊断，指导合理用能；
协助管理方建立节能长效机制；
对采用的节能新技术进行后评估；
在系统基础上实现分项用能定额管理制度；
在建筑物内建立分项用能实时监控管理平台可以以实际能耗数据为基础对建筑的现有用能状况进行分析，可进一步对各项用电能耗情况进行节能诊断，得出切实可行的节能办法，包括管理节能和技术节能，降低建筑的能源消耗，提高大楼的运行管理水平，减少大楼的运行管理费用。
（三）预计节能效益
1．照明节能效果
（一）临沂鲁班沂州宾馆建筑能耗分析
临沂鲁班沂州宾馆位于临沂市兰山区通达路307号，是沂州宾馆集团经营管理的一家四星级标准装修装饰，集住宿、餐饮、会议、购物、休闲娱乐于一体的大型综合性宾馆。宾馆主体楼高19层，建筑面积1.6万平方米，采用中央空调系统，装有两台贝莱特螺杆式水冷冷水机组，制冷量895KW，额定功率182KW,22KW冷冻泵3台，30KW冷却泵3台，5.5 KW冷却塔4台。作为大型的商业建筑，其中央空调等主要用能系统存在很大的节能空间，具有巨大的节能潜力。
该建筑主要能耗和特点主要体现以下几个方面：
1、冷热量的消耗：本项目位于山东省临沂市，临沂气候为温带季风气候。四季分明，夏秋季节雨量充沛，气候温和，全年平均气温14.1℃，极端最高气温36.5℃，最低气温-11.1℃，年降水量849毫米，全年无霜期200天以上。夏季较为炎热，冬季寒冷是其特点。因此夏季主要的冷负荷较大，能耗较大，同时除湿任务较大。
2、电能的消耗：由于建筑群的暖通设备包含有冷冻泵、冷却泵、冷却塔、采暖循环泵等一系列耗电设备，这些设备的合理使用、变频使用是节能的关键。大功率水泵、风机的运行电能消耗是惊人的，中央空调系统节能控制的重点就是对这些水泵、冷塔风机设备进行变频控制。
（二）能效提升方案
临沂鲁班沂州宾馆整体能耗主要在中央空调系统上。原有设备能耗高，冗余大，能耗无法系统有效调控，恶化了中央空调的运行环境和运行质量，相应的运维成本大大提高。通过“变频设备+同德建筑节能综合监管系统”的改造方式，掌握实时能耗数据，智能调控大楼能耗，达到节能的目的。中央空调系统节能管理能够根据建筑群的能耗负荷合理的提供整个建筑群的冷热量，使冷机、板式换热器提供的冷热量刚好满足环境控制设备的负荷需求，而不至于因为提供了过多的冷热量而出现房间冬季过热、夏季过冷的情况造成大量的能源浪费。
中央空调节能控制系统采用同德公司新一代冷冻机房群控系统，总体结构为开放式过程控制系统，系统采用高性能开放式控制器，以及新一代以太网模块，及通用I/O模块和专用模块。中央空调专家控制器具有高性能处理器，提供以太网端口及多个可编程串口，支持Modbus等通信协议，冷冻机房群控系统既适合于传统PLC所使用的集中控制领域，更适用于SCADA系统所要求的分布式应用及恶劣环境，具有高开放性、高可靠性、高灵活性及高环境适应性等特性。
图1 系统结构图
按照各子系统不同的I/O及通信端口需求，做出最优化的配置方案。控制器选用高性能控制器，其具有高性能处理器、以太网端口、多个串口，标准I/O模块有多种类型，并可提供模拟量输入、开关量输入及开关量输出通道。根据I/O点数要求，选用不同系列模块。
系统支持通过上位机或则网关的以太网端口连接路由器，通过RS232或RS485端口连接HMI就地显示屏，也可与流量计等需要串口通信的仪表进行通信。如果需要，在提供别的系统协议基础上，通过二次开发也可方便地进行通信（I/O寄存器互相映射），以便做到全网联动控制。控制系统的每个智能模块可以根据现场实际情况，进行灵活配置，每个区域可构成系统的一个I/O站，方便在线修改和更换。
冷冻站能源管理软件
系统软件功能丰富，系统的配置、诊断、测试等预集成功能节省了时间，提高了系统性能。
系统硬件特点
技术先进：控制器具有超大容量内存，集成完善的本地测控和通讯功能于一体。支持Web Server、Internet访问等高级功能。
安全可靠：系统取得多个严格的国际质量和安全认证。
开放性及标准化：系统支持开放工业通讯标准Modbus通讯协议和DNP3通讯协议等。编程软件符合IEC 61131-3标准。
扩展能力：系统的模块化结构及多通讯接口为用户提供了灵活的扩展性能，并且简化系统安装工作。用户可以根据需要灵活配置所需的I/O数量及通讯网络。
卓越的工业品质：系统的高强度工业硬件平台，可耐受振动及各种工业环境下的电磁干扰，具有宽范围的工作环境温度（- 40 - 70 ℃）。
系统软件特点
同德冷冻机房群控系统能够动态地显示空调系统主要设备的运行状态及工艺参数，实现对设备状态和参数的监控。
系统软件界面采用动态画面显示，可在CRT上直观的反映现场系统的管路及设备的安装布置、状况。流程图上显示了各个设备的一些主要参数，以便于操作员可以直接观看。操作员可以在流程图上点击任意设备进入该设备参数的详细显示/控制界面。软件主要特点表现为：
单点登陆
同德冷冻机房群控系统软件平台支持基于Portlet的可控安全级别的个性化用户界面，根据不同的用户进入自定义的使用界面（如下图所示）。 并提供基于Password, CA证书的统一认证和授权，支持SSL加密传输和单点登陆（SSO）。
空调系统各种机电设备的电能消耗量；
通过数据接口空调主机的能源消耗量；
计算空调系统的输出冷量等等。
从而实现系统用能状况、效率、费用、成本等实时分析。
报表
本控制系统可定时记录各设备的能耗，自动绘制各设备能耗百分比曲线或趋势曲线，并且可以设置时间，记录能耗的报表，记录均可按天、周、月查询，并支持曲线和报表自动生成与打印功能。内容包含：
可按周、月生成各个设备的能耗报表，汇总转换效率趋势曲线；
可按周、月能耗的报表及负荷趋势曲线；
可按日、周生成各台空调主机的转换效率趋势曲线；
可按日、周生成总能耗量成本效率趋势曲线；
能耗控制
在设备显示/控制界面，可完成对各设备的监测，也可设置、修改监测系统运行参量和设备控制参量，包括：
水泵电机，风机变频控制频率设置；
主机冷冻水出口温度低温报警点；
主机冷冻水流量低报警点；
管路压力高、低报警点等等；
监测变频器工作状态 ，管路水量，水温，压力等状态
（三）节能效益
临沂鲁班沂州宾馆中央空调系统节能改造后每年可节约电量196693.8度，电费16.7万元，标准煤64.9吨。
能耗监测系统是能源管理前期发展的基础，也是所有节能改造的基本点。能耗监测分为采集层、传输层和应用层。云平台通过对底端能耗数据的储存、管理、分析等，最终将大数据输出至互联网，形成互联网+智慧能源的模式；平台既支持能耗的监测、核算和评价，又支持分布式能源和新能源交易，支持碳交易的开展，还能为所有的接入单位提供科学高效的节能解决方案。
按照应用领域不同，平台主要针对大型公共建筑和工业能耗两种类型。针对大型公共建筑，该平台通过能耗分项、部门分类和区域分解的方式，给出能耗分析报告，提供管控一体化方案，可实现能源统一调度、优化能源介质平衡、减少碳排放、提高环境质量、降低用能单位综合能耗和提高能效的作用；在工业领域，该平台通过能耗监测标定重点用能环节，采用供、配电网与综合能效管理技术，对重点用能单位的生产、输配和消耗等环节进行扁平化监控和数字化管理。
“诺蓝智慧能源管控云平台”通过新一代信息通信技术与能源的完美结合，提供全新、透明、高效的节能解决方案，彻底改变人们的生活和工作方式。
临沂经济开发区行政办公大楼能效提升

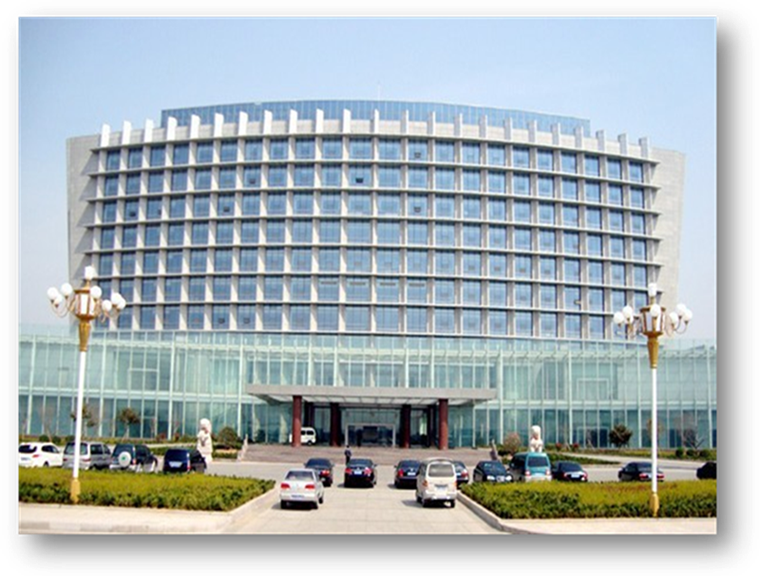

图 临沂经济开发区行政办公大楼
项目简介
项目基本情况
（一）临沂经济开发区行政办公大楼能耗分析临沂经济开发区是2010年12月经国务院批准设立的国家级经济技术开发区，于2003年6月启动建设，规划控制面积182平方公里，辖3个街道，105个村居，20万人口。位于开发区综合公建中心区的行政办公大楼为10层建筑，建筑面积为4万多平方米。结构上1层为信访和政务大厅，2层为物业管理和职工食堂，3-5层为科技孵化中心，6-10层为行政办公区。
空调方面
大楼采用海信日立VRV多连式空调机组系统，在1、3及10层楼顶有外机群。系统通过冷媒管由室外83台向大楼大小办公室以及会议室进行制冷或制热，每台机器都能直接启动空调系统，可通过室内设定装置进行独立操作。
照明方面
大楼主要办公照明设备为普通直管荧光灯，从1层到10层有2592根18W的荧光灯。楼道照明采用的是15W的白炽灯共88盏，大厅走廊照明采用的是双头格栅射灯共192盏，通道采用的是2U节能灯共404盏，卫生间为环管荧光灯共80盏，大楼外侧通道照明为圆形吸顶灯84盏，大楼墙体照明为88盏投射灯。
给水系统
大楼供水采取无负压给水设备，楼顶有储水箱来保证大楼的生活用水和消防用水供给。
送风、排风
大楼的送风系统是由6台排风量为16000m3/h和2台排风量为12000m3/h的正压送风机组成。排气系统为8台30000m3/h的高温轴流排烟风机。
存在的问题：
空调维护运行成本高
照明系统无法统一有效的调控
电梯能耗高
现有节能设施无法达到之前的设计效果
部分灯具选择不合理
能耗无法系统有效监控
（二）能效提升方案
政府机构通常是一个国家能耗的大使用者，也是能源产品和服务的重要消费者。政府机构节能不仅可以减少公共财政开支，有效推动节能新技术、新产品的推广应用，而且通过政府机构率先垂范，搞好自身节能，对资源节约型环境友好型社会建设也将起到积极的推动作用。
综合以上经济开发区行政服务大楼的能耗现状分析，照明、空调以及电梯设备有着很大的节能空间。通过“软件监管系统+硬件设备更换”相结合，即 “同德建筑节能综合监管系统+节能设备”的改造方式，掌握大楼实时能耗数据，智能调控大楼能耗，达到节能的目的。
空调系统
主要为空调设置温控监测装置系统，采用舒适度作为控制指标，有效的自动调整室内温度设定值，将等效温度控制控制在一定的范围内，这样可以使系统更加容易稳定，能够非常有效的节能使其在建筑负荷允许的范围内尽可能的节省能量，并达到提升办公环境质量的目的。
照明
对现有的照明系统灯具进行节能更换和智能管理，智能照明控制系统借助各种不同的“预设置”控制方式和控制元件，对不同时间不同环境的光照度进行精确设置和合理管理，实现节能。
电梯
通过对现有日立电梯加载有源能量回馈器将大电容中储存的电量无消耗地回送给电网。从而既达到节电目的，又无耗电发热大功率电阻，改善了电梯控制系统的运行温度，使控制系统不再死机，延长电梯使用寿命。
能耗监测
同德建筑节能综合监管系统对整个建筑的用电能情况进行实时信息采集，并实现显示、分析、处理、维护及优化管理，实现以下功能：
实现建筑能耗实时监测，确切掌握电能总量及动态变化；
对建筑电能进行系统诊断，指导合理用能；
协助管理方建立节能长效机制；
对采用的节能新技术进行后评估；
在系统基础上实现分项用能定额管理制度；
在建筑物内建立分项用能实时监控管理平台可以以实际能耗数据为基础对建筑的现有用能状况进行分析，可进一步对各项用电能耗情况进行节能诊断，得出切实可行的节能办法，包括管理节能和技术节能，降低建筑的能源消耗，提高大楼的运行管理水平，减少大楼的运行管理费用。
（三）预计节能效益
1．照明节能效果
2.空调节能效果
3. 风机节能效果
4. 电梯节能效果
临沂鲁班沂州宾馆能效提升项目简介

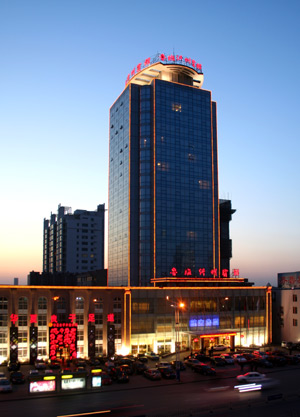

图 临沂鲁班沂州宾馆
项目基本情况（一）临沂鲁班沂州宾馆建筑能耗分析
临沂鲁班沂州宾馆位于临沂市兰山区通达路307号，是沂州宾馆集团经营管理的一家四星级标准装修装饰，集住宿、餐饮、会议、购物、休闲娱乐于一体的大型综合性宾馆。宾馆主体楼高19层，建筑面积1.6万平方米，采用中央空调系统，装有两台贝莱特螺杆式水冷冷水机组，制冷量895KW，额定功率182KW,22KW冷冻泵3台，30KW冷却泵3台，5.5 KW冷却塔4台。作为大型的商业建筑，其中央空调等主要用能系统存在很大的节能空间，具有巨大的节能潜力。
该建筑主要能耗和特点主要体现以下几个方面：
1、冷热量的消耗：本项目位于山东省临沂市，临沂气候为温带季风气候。四季分明，夏秋季节雨量充沛，气候温和，全年平均气温14.1℃，极端最高气温36.5℃，最低气温-11.1℃，年降水量849毫米，全年无霜期200天以上。夏季较为炎热，冬季寒冷是其特点。因此夏季主要的冷负荷较大，能耗较大，同时除湿任务较大。
2、电能的消耗：由于建筑群的暖通设备包含有冷冻泵、冷却泵、冷却塔、采暖循环泵等一系列耗电设备，这些设备的合理使用、变频使用是节能的关键。大功率水泵、风机的运行电能消耗是惊人的，中央空调系统节能控制的重点就是对这些水泵、冷塔风机设备进行变频控制。
（二）能效提升方案
临沂鲁班沂州宾馆整体能耗主要在中央空调系统上。原有设备能耗高，冗余大，能耗无法系统有效调控，恶化了中央空调的运行环境和运行质量，相应的运维成本大大提高。通过“变频设备+同德建筑节能综合监管系统”的改造方式，掌握实时能耗数据，智能调控大楼能耗，达到节能的目的。中央空调系统节能管理能够根据建筑群的能耗负荷合理的提供整个建筑群的冷热量，使冷机、板式换热器提供的冷热量刚好满足环境控制设备的负荷需求，而不至于因为提供了过多的冷热量而出现房间冬季过热、夏季过冷的情况造成大量的能源浪费。
中央空调节能控制系统采用同德公司新一代冷冻机房群控系统，总体结构为开放式过程控制系统，系统采用高性能开放式控制器，以及新一代以太网模块，及通用I/O模块和专用模块。中央空调专家控制器具有高性能处理器，提供以太网端口及多个可编程串口，支持Modbus等通信协议，冷冻机房群控系统既适合于传统PLC所使用的集中控制领域，更适用于SCADA系统所要求的分布式应用及恶劣环境，具有高开放性、高可靠性、高灵活性及高环境适应性等特性。

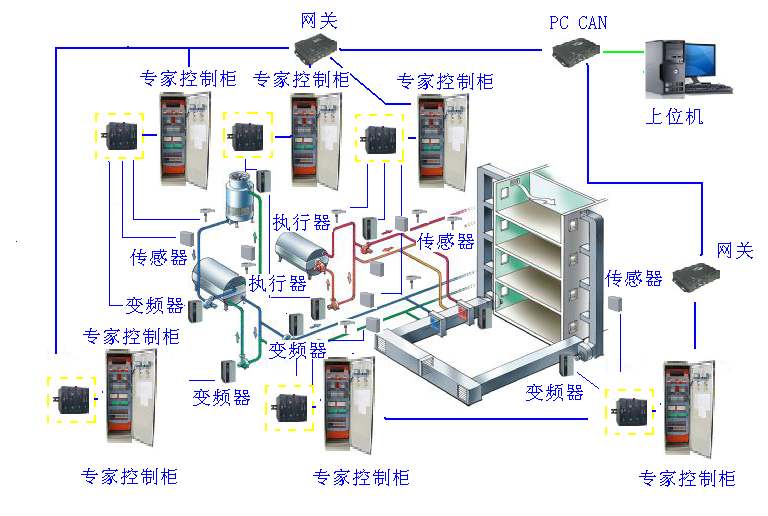

图1 系统结构图
按照各子系统不同的I/O及通信端口需求，做出最优化的配置方案。控制器选用高性能控制器，其具有高性能处理器、以太网端口、多个串口，标准I/O模块有多种类型，并可提供模拟量输入、开关量输入及开关量输出通道。根据I/O点数要求，选用不同系列模块。
系统支持通过上位机或则网关的以太网端口连接路由器，通过RS232或RS485端口连接HMI就地显示屏，也可与流量计等需要串口通信的仪表进行通信。如果需要，在提供别的系统协议基础上，通过二次开发也可方便地进行通信（I/O寄存器互相映射），以便做到全网联动控制。控制系统的每个智能模块可以根据现场实际情况，进行灵活配置，每个区域可构成系统的一个I/O站，方便在线修改和更换。
冷冻站能源管理软件
系统软件功能丰富，系统的配置、诊断、测试等预集成功能节省了时间，提高了系统性能。
系统硬件特点
技术先进：控制器具有超大容量内存，集成完善的本地测控和通讯功能于一体。支持Web Server、Internet访问等高级功能。
安全可靠：系统取得多个严格的国际质量和安全认证。
开放性及标准化：系统支持开放工业通讯标准Modbus通讯协议和DNP3通讯协议等。编程软件符合IEC 61131-3标准。
扩展能力：系统的模块化结构及多通讯接口为用户提供了灵活的扩展性能，并且简化系统安装工作。用户可以根据需要灵活配置所需的I/O数量及通讯网络。
卓越的工业品质：系统的高强度工业硬件平台，可耐受振动及各种工业环境下的电磁干扰，具有宽范围的工作环境温度（- 40 - 70 ℃）。
系统软件特点
同德冷冻机房群控系统能够动态地显示空调系统主要设备的运行状态及工艺参数，实现对设备状态和参数的监控。

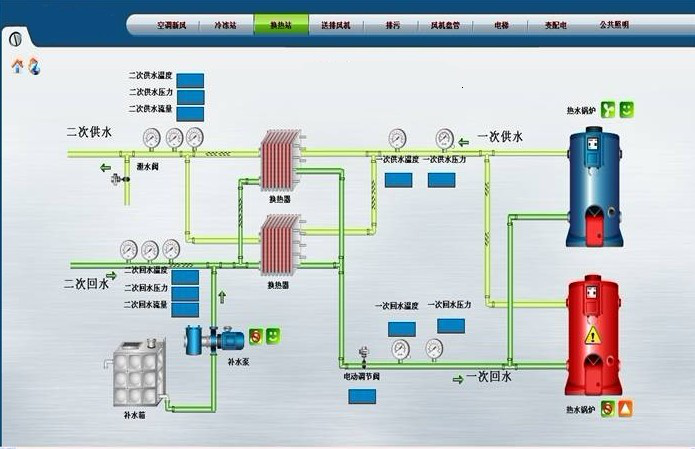

系统软件界面采用动态画面显示，可在CRT上直观的反映现场系统的管路及设备的安装布置、状况。流程图上显示了各个设备的一些主要参数，以便于操作员可以直接观看。操作员可以在流程图上点击任意设备进入该设备参数的详细显示/控制界面。软件主要特点表现为：
单点登陆
同德冷冻机房群控系统软件平台支持基于Portlet的可控安全级别的个性化用户界面，根据不同的用户进入自定义的使用界面（如下图所示）。 并提供基于Password, CA证书的统一认证和授权，支持SSL加密传输和单点登陆（SSO）。
能量计量
空调系统各种机电设备的电能消耗量；
通过数据接口空调主机的能源消耗量；
计算空调系统的输出冷量等等。
从而实现系统用能状况、效率、费用、成本等实时分析。

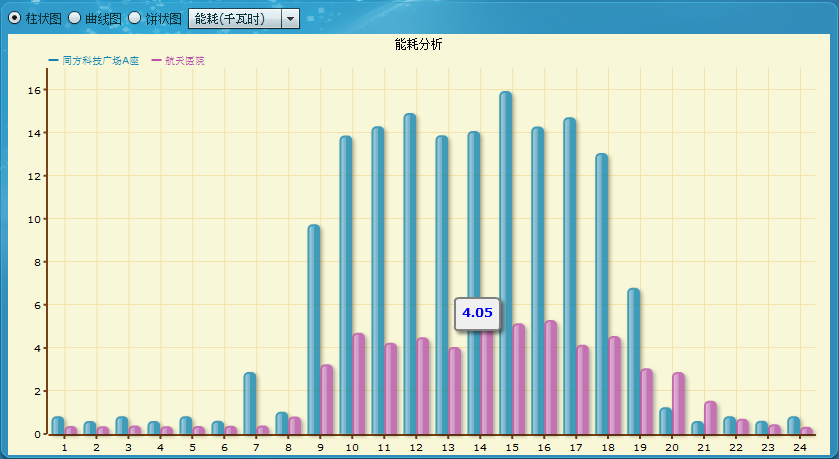

报表
本控制系统可定时记录各设备的能耗，自动绘制各设备能耗百分比曲线或趋势曲线，并且可以设置时间，记录能耗的报表，记录均可按天、周、月查询，并支持曲线和报表自动生成与打印功能。内容包含：
可按周、月生成各个设备的能耗报表，汇总转换效率趋势曲线；
可按周、月能耗的报表及负荷趋势曲线；
可按日、周生成各台空调主机的转换效率趋势曲线；
可按日、周生成总能耗量成本效率趋势曲线；
能耗控制
在设备显示/控制界面，可完成对各设备的监测，也可设置、修改监测系统运行参量和设备控制参量，包括：
水泵电机，风机变频控制频率设置；
主机冷冻水出口温度低温报警点；
主机冷冻水流量低报警点；
管路压力高、低报警点等等；
监测变频器工作状态 ，管路水量，水温，压力等状态
（三）节能效益
临沂鲁班沂州宾馆中央空调系统节能改造后每年可节约电量196693.8度，电费16.7万元，标准煤64.9吨。
